設置イメージ
-
施工後（点灯時）
-

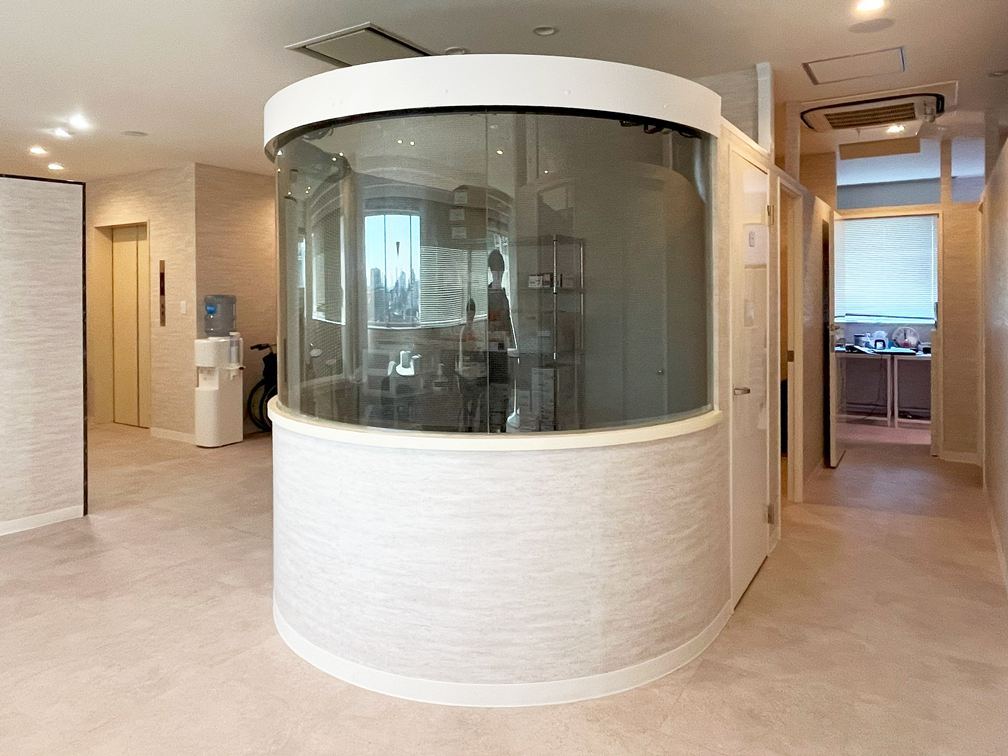

施工後（非点灯）
-

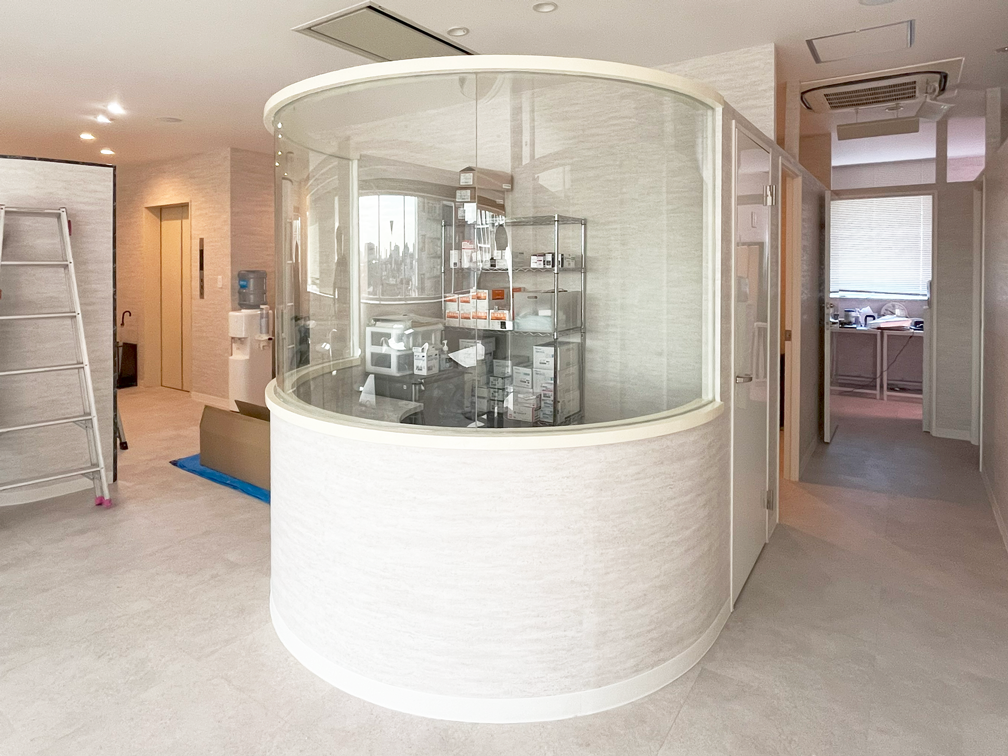

施工前
背面イメージ
表面に映像が表示されて状態でも、背面からは透過して観ることができます。
(イメージ写真は6mmピッチのもの)
詳細画像
-
モジュール部
パンチングメッシュ状のパネルに発光素子がついています。
-
コネクタ部
モジュール片端に電源と映像信号用のコネクタがついています。
仕様
| 型番 | SV-MUX-M3-3.91 / SV-MUX-M3-6.25 |
|---|---|
| 透過率 | 80％ / 90％ |
| ピッチ | 3.91 / 6.25(mm) |

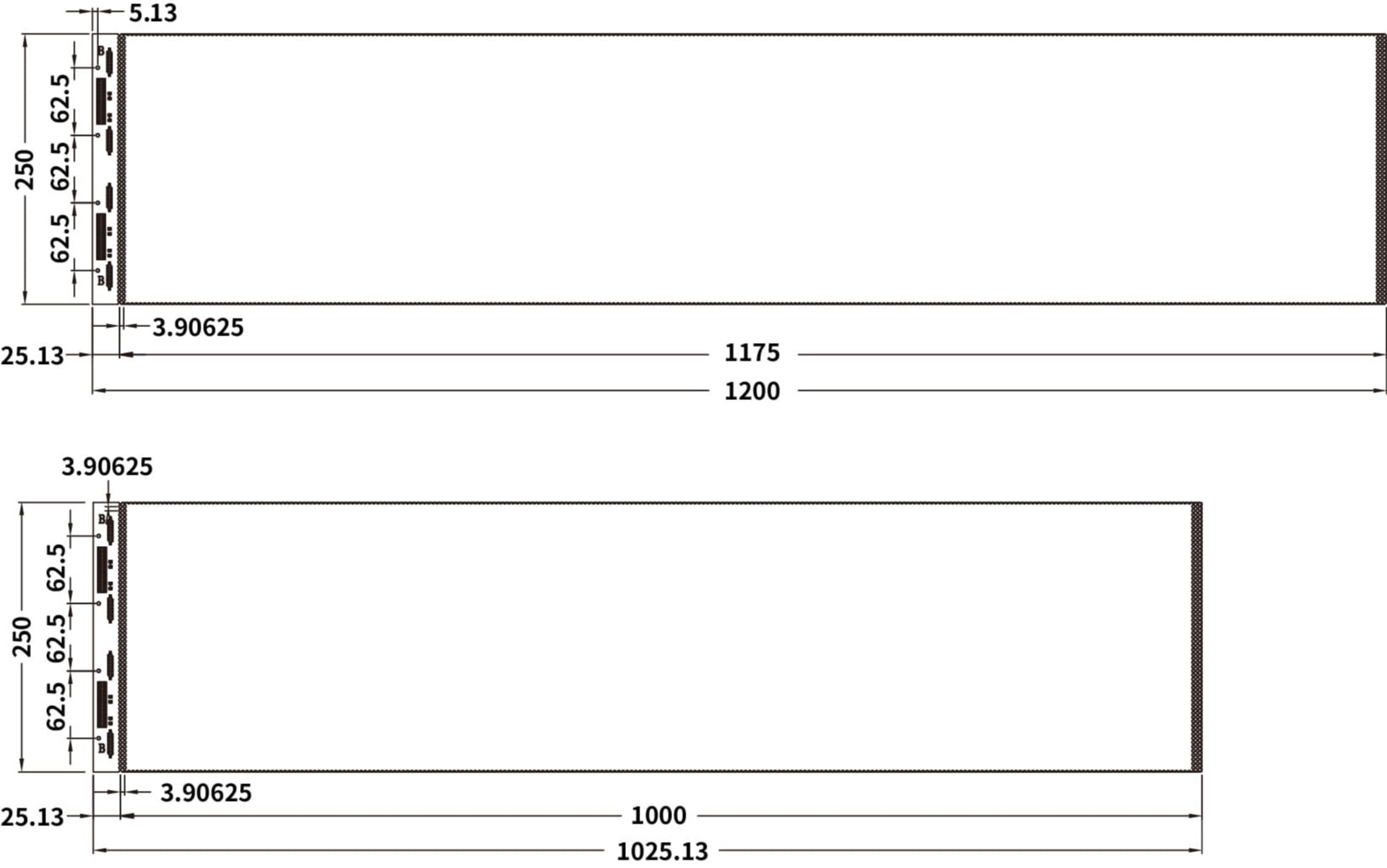

| モジュール寸法 | 250×1000 or 1200 (mm) |
| モジュール解像度 | 64×256 or 300 / 40×160 or 192 (px) |
| 輝度 | 4000 / 5000 (cd / ㎡) |
| 使用電源 | 110-220 (V) |
| 消費電力 | 280 (W / ㎡) *peak 800 (W / ㎡) |
| モジュール重量 | 6 / 5 (㎏/㎡) |
| メンテナンス方向 | フロント / リア メンテナンス |
